　　提到数码相机，不得不说到就是数码相机的心脏——感光器件。与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，而数码相机的“胶卷”就是其成像感光器件，而且是与相机一体的，是数码相机的心脏。感光器是数码相机的核心，也是最关键的技术。数码相机的发展道路，可以说就是感光器的发展道路。目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件。

什么是CCD？

　　CCD和传统底片相比，CCD 更接近于人眼对视觉的工作方式。只不过，人眼的视网膜是由负责光强度感应的杆细胞和色彩感应的锥细胞，分工合作组成视觉感应。 CCD经过长达35年的发展，大致的形状和运作方式都已经定型。CCD 的组成主要是由一个类似马赛克的网格、聚光镜片以及垫于最底下的电子线路矩阵所组成。目前有能力生产 CCD 的公司分别为：索尼、菲利普、柯达、松下、富士和夏普，大半是日本厂商。

柯达3900万像素CCD“KAF-39000”

　　目前主要有两种类型的CCD光敏元件，分别是线性CCD和矩阵性CCD。线性CCD用于高分辨率的静态相机，它每次只拍摄图象的一条线，这与平板扫描仪扫描照片的方法相同。这种CCD精度高，速度慢，无法用来拍摄移动的物体，也无法使用闪光灯。

　　矩阵式CCD，它的每一个光敏元件代表图象中的一个像素，当快门打开时，整个图象一次同时曝光。通常矩阵式CCD用来处理色彩的方法有两种。一种是将彩色滤镜嵌在CCD矩阵中，相近的像素使用不同颜色的滤镜。典型的有G-R-G-B和C-Y-G-M两种排列方式。这两种排列方式成像的原理都是一样的。在记录照片的过程中，相机内部的微处理器从每个像素获得信号，将相邻的四个点合成为一个像素点。该方法允许瞬间曝光，微处理器能运算地非常快。这就是大多数数码相机CCD的成像原理。因为不是同点合成，其中包含着数学计算，因此这种CCD最大的缺陷是所产生的图象总是无法达到如刀刻般的锐利。

什么是CMOS？

　　 CMOS（Complementary Metal-Oxide Semiconductor）中文全称“互补性氧化金属半导体”，和CCD一样同为在数码相机中可记录光线变化的半导体。CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和 P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而产生过热现象。

佳能EOS 1Ds Mark II搭载的1670万像素的CMOS



富士超级CCD：

　　除了CCD和CMOS之外，还有富士公司独家推出的SUPER CCD，SUPER CCD并没有采用常规正方形二极管，而是使用了一种八边形的二极管，像素是以蜂窝状形式排列，并且单位像素的面积要比传统的CCD大。将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间，光线集中的效率比较高，效率增加之后使感光性、信噪比和动态范围都有所提高。

左为传统CCD（呈矩阵排列）,右为超级CCD（呈蜂窝状排列）

　　传统CCD中的每个像素由一个二极管、控制信号路径和电量传输路径组成。SUPER CCD采用蜂窝状的八边二极管，原有的控制信号路径被取消了，只需要一个方向的电量传输路径即可，感光二极管就有更多的空间。SUPER　CCD在排列结构上比普通CCD要紧密，此外像素的利用率较高，也就是说在同一尺寸下，SUPER CCD的感光二极管对光线的吸收程度也比较高，使感光度、信噪比和动态范围都有所提高。

富士SuperCCD SR

　　那为什么SUPER CCD的输出像素会比有效像素高呢？我们知道CCD对绿色不很敏感，因此是以G－B－R－G来合成。各个合成的像素点实际上有一部分真实像素点是共用，因此图象质量与理想状态有一定差距，这就是为什么一些高端专业级数码相机使用3CCD分别感受RGB三色光的原因。而SUPER　CCD通过改变像素之间的排列关系，做到了R、G、B像素相当，在合成像素时也是以三个为一组。因此传统CCD是四个合成一个像素点，其实只要三个就行了，浪费了一个，而SUPER CCD就发现了这一点，只用三个就能合成一个像素点。也就是说，CCD每4个点合成一个像素，每个点计算4次；SUPER CCD每3个点合成一个像素，每个点也是计算4次，因此SUPER CCD像素的利用率较传统CCD高，生成的像素就多了。

适马Foveon X3三层感光元件：

　　这是一种用单像素提供三原色的CMOS图像感光器技术。与传统的单像素提供单原色的CCD/CMOS感光器技术不同，X3技术的感光器与银盐彩色胶片相似，由三层感光元素垂直叠在一起。同等像素的X3图像感光器比传统CCD锐利两倍，提供更丰富的彩色还原度以及避免采用Bayer Pattern传统感光器所特有的色彩干扰。另外，由于每个像素提供完整的三原色信息，把色彩信号组合成图像文件的过程简单很多，降低了对图像处理的计算要求。采用CMOS半导体工艺的X3图像感光器耗电比传统CCD小。

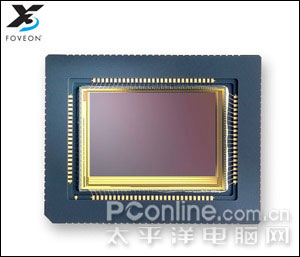

Foveon X3三层感光元件

Foveon X3吸收红绿蓝光线演示图

Foveon X3吸收绿蓝光光线示意图

　　X3技术的另一个特点是虚拟像素尺寸-VPS（Virtual Pixel Size）。它可以把邻近的像素信号组合成一个像素，如2x2或者4x4，从而增加信噪比。这可以应用于提高感光度同时保持低噪音。此外使用VPS减低像素还可以加快从感光器提取信号的速度，这对于摄像应用有帮助。

Foveon X3虚拟像素尺寸-VPS原理

　　说到CCD的尺寸，其实是说感光器件的面积大小，这里就包括了CCD和CMOS。感光器件的面积越大，也即CCD/CMOS面积越大，捕获的光子越多，感光性能越好，信噪比越低。CCD/CMOS是数码相机用来感光成像的部件，相当于光学传统相机中的胶卷。

　　CCD上感光组件的表面具有储存电荷的能力，并以矩阵的方式排列。当其表面感受到光线时，会将电荷反应在组件上，整个CCD上的所有感光组件所产生的信号，就构成了一个完整的画面。

　　如果分解CCD，你会发现CCD的结构为三层，第一层是“微型镜头”，第二层是“分色滤色片”以及第三层“感光层”。

第一层“微型镜头”

　　我们知道，数码相机成像的关键是在于其感光层，为了扩展CCD的采光率，必须扩展单一像素的受光面积。但是提高采光率的办法也容易使画质下降。这一层“微型镜头”就等于在感光层前面加上一副眼镜。因此感光面积不再因为传感器的开口面积而决定，而改由微型镜片的表面积来决定。

第二层是“分色滤色片”

　　CCD的第二层是“分色滤色片”，目前有两种分色方式，一是RGB原色分色法，另一个则是CMYK补色分色法这两种方法各有优缺点。首先，我们先了解一下两种分色法的概念，RGB即三原色分色法，几乎所有人类眼镜可以识别的颜色，都可以通过红、绿和蓝来组成，而RGB三个字母分别就是Red, Green和Blue，这说明RGB分色法是通过这三个通道的颜色调节而成。再说CMYK，这是由四个通道的颜色配合而成，他们分别是青（C）、洋红(M)、黄(Y)、黑(K)。在印刷业中，CMYK更为适用，但其调节出来的颜色不及RGB的多。

　　原色CCD的优势在于画质锐利，色彩真实，但缺点则是噪声问题。因此，大家可以注意，一般采用原色CCD的数码相机，在ISO感光度上多半不会超过400。相对的，补色CCD多了一个Y黄色滤色器，在色彩的分辨上比较仔细，但却牺牲了部分影像的分辨率，而在ISO值上，补色CCD可以容忍较高的感光度，一般都可设定在800以上。

第三层：感光层

　　CCD的第三层是“感光片”，这层主要是负责将穿过滤色层的光源转换成电子信号，并将信号传送到影像处理芯片，将影像还原。

    　传统的照相机胶卷尺寸为35mm，35mm为胶卷的宽度（包括齿孔部分），35mm胶卷的感光面积为36 x 24mm。换算到数码相机，对角长度约接近35mm的，CCD/CMOS尺寸越大。在单反数码相机中，很多都拥有接近35mm的CCD/CMOS尺寸，例如尼康德D100，CCD/CMOS尺寸面积达到23.7 x 15.6，比起消费级数码相机要大很多，而佳能的EOS-1Ds的CMOS尺寸为36 x 24mm，达到了35mm的面积，所以成像也相对较好。

    　现在市面上的消费级数码相机主要有2/3英寸、1/1.8英寸、1/2.7英寸、1/3.2英寸四种。CCD/CMOS尺寸越大，感光面积越大，成像效果越好。1/1.8英寸的300万像素相机效果通常好于1/2.7英寸的400万像素相机(后者的感光面积只有前者的55%)。而相同尺寸的CCD/CMOS像素增加固然是件好事，但这也会导致单个像素的感光面积缩小，有曝光不足的可能。但如果在增加CCD/CMOS像素的同时想维持现有的图像质量，就必须在至少维持单个像素面积不减小的基础上增大CCD/CMOS的总面积。目前更大尺寸CCD/CMOS加工制造比较困难，成本也非常高。因此，CCD/CMOS尺寸较大的数码相机，价格也较高。感光器件的大小直接影响数码相机的体积重量。超薄、超轻的数码相机一般CCD/CMOS尺寸也小，而越专业的数码相机，CCD/CMOS尺寸也越大。

CCD（CMOS）的真实尺寸？

    　在数码相机性能规格表中用英寸表示并不是CCD的真实尺寸，但可以使用一个简单而实用的方法求得CCD的真实尺寸。镜头的真实焦距与相当（等效）焦距在数码相机或使用说明书上一般都会列出，而相当于35mm照相机的焦距与真实焦距之比，即为35mm照相机的画幅对角线尺寸与CCD的实际对角线长度比，由此可以方便计算出CCD的真实尺寸。

　　举例说明，松下LX2（有效像素1020万）轻便数码相机使用1/1.65英寸CCD，镜头的相当焦距为28-112mm，真实焦距为6.3-25.2mm，两者的比例4.44，35mm照相机的画幅尺寸为24x36mm，对角线长43.2mm，43.2/4.44=9.72mm，这就是1/1.65英寸CCD有效对角线长度，换算成画幅横纵比4/3，可求得真实尺寸为7.38x5.54mm。松下LX2相机CCD有效感光成像面积仅为全幅尺寸的二十分之一，为APS—C画幅尺寸的九分之一。

CCD/CMOS尺寸一览表

佳能单反相机传感器尺寸差别
